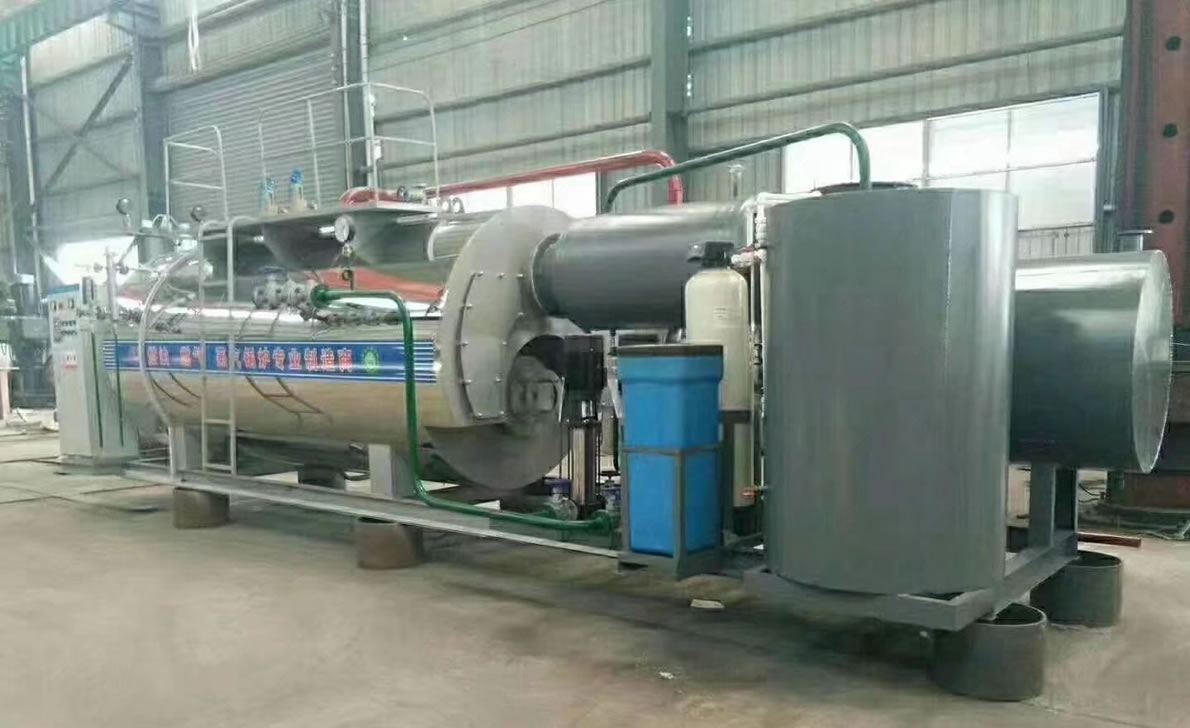

撬裝式臥式燃油（氣）蒸汽鍋爐

規格型號：0.5-20T

熱效率：91%-95%

適用燃料：天然氣、液化氣、城市煤氣、柴油、重油

應用范圍：醫藥、化工、輕工、紡織、建材、養殖、食品飲料、塑料泡沫、印刷洗滌、橡膠加工、造紙、木材加工、賓館，酒店、制衣等。

產品簡介：撬裝式WNS系列臥式燃油(氣)蒸汽鍋爐為內燃三回程火管蒸汽鍋爐。采用偏置爐膽濕背式結構。高溫?zé)煔庖来危粵_刷第二及第三回程煙管，然后由后煙室經煙囪排入大氣。

點擊詢價銷售電話：138 3940 2022

產品介紹

撬裝式燃油、燃氣、甲醇、液化氣蒸汽鍋爐

撬裝式WNS系列全自動燃油（氣）蒸汽鍋爐，采用臥式三回程濕背結構，改善鍋爐運行環境，提高鍋爐效率和使用壽命；全部煙氣通道置于水中，尾部配有余熱水箱及完善的保溫外包設計，煙箱密封采用迷宮式結構，避免了煙箱漏煙現象。鍋爐熱效率高達90%以上，采用有良好膨脹性能的波紋爐膽與錐形爐膽的組合爐膽，爐膽尺寸與火焰相吻合，煙氣流通面積以次減小，使煙氣等速流動，保證高溫?zé)煔庠跔t內的熱交換時間，達到傳熱效果；采用與鍋爐完全匹配的高性能燃燒機，進行全面自動調節，使燃燒充分，節省燃料，降低污染；采用高保溫性能的超細玻璃棉，散熱損失更小；采用智能化節能控制系統，對鍋爐及供汽（供水）系統進行控制，結合不同負荷調節燃料供給，更加節能。安裝方式為整體快裝鍋爐，振動小，對地基無特殊要求，不需地腳螺栓固定，安裝簡單易行。采用活動爐頭結構，可匹配各種燃燒器，更換爐頭，維修爐體方便快捷。前、后煙箱采用活動可拆結構，可方便地對鍋爐內部進行檢查、維護、保養，簡單、便捷，產品設計新穎、結構合理。

性能優勢

1、專利產品

臥式內燃三回程全濕背設計，波紋爐膽，具有良好的熱伸縮性，水冷回燃室，回燃室與后管板扳邊對接，應力低，質量可靠。

2、大直徑波紋爐膽

鍋爐燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱量及熱膨脹，，輻射受熱面大。

3、熱力充足

鍋爐受熱面積按大于25平方/每噸設計配置，充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。

4、蒸汽品質

鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定，蒸汽空間容積大，汽水界面與蒸汽出口凈距離高，蒸汽濕度小。

5、多功能安全裝置

鍋爐后板上設有與爐膛連通的裝置，防止燃料在爐膛內發生劇烈時，泄放瞬間的高能量，能自動復位，同時具有觀火視鏡和檢修通道的功能作用，利用運行中燃燒火焰的調整，爐膛檢查，維護方便。

6、安全降水時間足

鍋爐的燃燒室地位布置，水位確定符合規程，同時嚴格按通用規范標準的水位波動時間要求，具有充足的安全降水空間，鍋爐的運行安全。

7、鍋爐檢修方便

鍋爐頂部設有人孔，鍋爐前后部下方設有手孔裝置，便于爐內裝置及鍋爐底部的檢查、清理。

8、前后煙箱密封獨特

煙箱采用雙開式煙箱門，開啟方便，多級迷宮式密封，密封材料特制，壓縮性能好，完全隔阻煙氣的泄漏，可重復使用。

9、壓力、水位保護可靠

鍋爐壓力、水位設置多重控制保護，以及超煙溫保護，鍋爐運行的安全。

10、自動控制

鍋爐控制器采用西門子、德力西電器元件，性能可靠。具有液晶屏顯示的中英文菜單型，人機對話遠程控制的觸摸屏型。

技術參數

【撬裝式WNS燃油燃氣系列鍋爐技術參數】

型號		WNS0.5-0.4(0.7) -Y(Q)	WNS0.7-0.4(0.7) -Y(Q)	WNS1-0.7(1.25) -Y(Q)	WNS1.5-1.25 -Y(Q)	WNS2-1.25 -Y(Q)	WNS3-1.25 -Y(Q)
項目	參數	WNS0.5-0.4(0.7) -Y(Q)	WNS0.7-0.4(0.7) -Y(Q)	WNS1-0.7(1.25) -Y(Q)	WNS1.5-1.25 -Y(Q)	WNS2-1.25 -Y(Q)	WNS3-1.25 -Y(Q)
額定熱功率(MW)		0.5	0.75	1	1.5	2	3
額定工作壓力（MPa）		0.4（0.8）	0.4（0.8）	0.8（1.0）	1.0	1.0	1.25
蒸汽溫度（℃）		151（170）		170（193）	193	193	193
設計效率（%）		85%-92%
水容積（m3）		1.2	1.56	2.10	2.7	2.7	5.9
滿水重量		4.48（5）	5.76（6.2）	6.48（7.1）	8（8.4）	8（8.4）	16（16.8）
耗電功率(KW)		3.6	3.6	5.9	15.8	17.7	19.7
電源（V）		380
適用燃料		輕油、天然氣、重油、城市煤氣、石油液化氣
計算耗量：輕油(kg/h) 天然氣(m3/h) 重油(kg/h) 城市煤氣(m3/h) 石油液化氣(m3/h)		34 41 35 92 14	51 62 53 138 20	65 82 70 184 26	102 123 105 276 39	136 164 140 368 52	204 246 210 552 79
長×寬×高		2650×1600 ×1700	2650×1600 ×1800	3650×1800 ×1800	5200×2300 ×2400	5200×2300 ×2400	5570×3200 ×2670
安裝尺寸	進/出口閥口徑	50	65	65	65	65	100
	排污閥口徑	40	40	40	40	40	40
	安全閥口徑	40	2×40	2×40	2×50	2×50	2×65
	煙囪口徑ф （mm）	250	300	320	360	360	360

【撬裝式WNS燃油燃氣系列鍋爐技術參數】

型號		WNS4-1.25 (1.6)-Y(Q)	WNS5 -1.25 (1.6)-Y(Q)	WNS6-1.25 (1.6)-Y(Q)	WNS8 -1.25 (1.6)-Y(Q)	WNS10 -1.25 (1.6)-Y(Q)	WNS15 -1.25 (1.6)-Y(Q)	WNS20 -1.25 (1.6)-Y(Q)
項目	參數	WNS4-1.25 (1.6)-Y(Q)	WNS5 -1.25 (1.6)-Y(Q)	WNS6-1.25 (1.6)-Y(Q)	WNS8 -1.25 (1.6)-Y(Q)	WNS10 -1.25 (1.6)-Y(Q)	WNS15 -1.25 (1.6)-Y(Q)	WNS20 -1.25 (1.6)-Y(Q)
額定熱功率(MW)		4	5	6	8	10	15	20
額定工作壓力（MPa）		1.25(1.6)
蒸汽溫度（℃）		194(204)
鍋爐設計效率（%）		85%-92%
水容積（m3）		7.14	10	10.2	13.9	16.7	30	30
滿水重量		22(23.5)	24.7(26)	25.5(26.5)	32.5(34.5)	38(42)	74(78)	78(82)
耗電功率(KW)		22.2	34.4	34.4	36	36	72	72
電源（V）		380
適用燃料		輕油、天然氣、重油、城市煤氣、石油液化氣
計算耗量：輕油(kg/h) 天然氣(m3/h) /重油(kg/h) 城市煤氣(m3/h) 石油液化氣(m3/h)		272 328 280 736 105	241 413 352 922 131	382 429 377 972 139	482 429 377 972 139	603 715 628 1620 231	904 1075 942 2430 347	1206 1430 1256 3240 462
長×寬×高		5600×3300 ×2880	6020×3300 ×3060	7200×3300 ×3060	7300×3300 ×3060	7400×3300 ×3060	8100×4200 ×4100	8500×4500 ×4100
安裝尺寸	進/出口閥口徑	100	125	125	150	150	200	200
	排污閥口徑	2×40	2×40	2×40	2×40	2×40	2×40	40
	安全閥口徑	2×50	50×80	50×80	2×80	2×80	2×80	2×100
	煙囪口徑ф （mm）	530	530	530	680	380	1000	1200
